一、组网及说明：



低端交换机的动态HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP检测和IP CHECK特性已经出来有一段时间了，而针对该特性的指导手册却不多，此次有一个测试项目中进行了该特性的测试，整理了这篇测试文档，希望对大家有所借鉴。

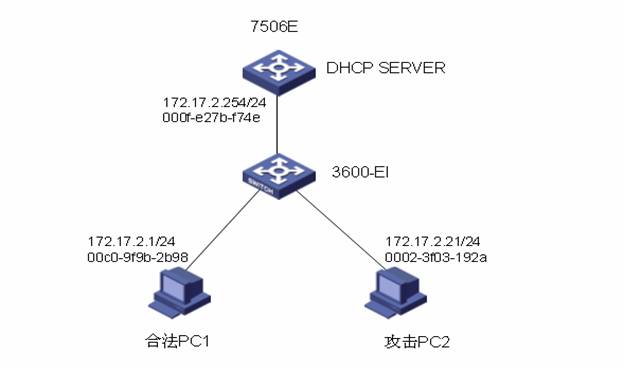

如组网是一个非常常见的组网结构，HTTP://www.cnpaf.net/class/dhcp' target='_blank'>DHCP server在核心交换机7506E上（也可以用其他的服务器），3600-EI与7506E为TRUNK相连，网关在7506E上，PC1、PC2同属一个VLAN。

测试中要模拟非法HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP攻击，因此需要HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP发包工具，在网上比较容易找到的是网络执法官，建议下载V2.96.12试用版，其他一些破解版本如V2.88等都附有病毒。

    本次测试使用的交换机是3600-EI，软件版本为3.10-R1602P02。



二、测试过程：

首先需要测试在未启用动态HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP检测特性时的现象，

3600-EI除启用HTTP://www.cnpaf.net/class/dhcp' target='_blank'>DHCP-snooping不做任何特殊配置，PC1和PC2都通过HTTP://www.cnpaf.net/class/dhcp' target='_blank'>DHCP获取地址，分别为172.17.2.1/24和172.17.2.21/24。测试前保证PC1、PC2与网关互通。

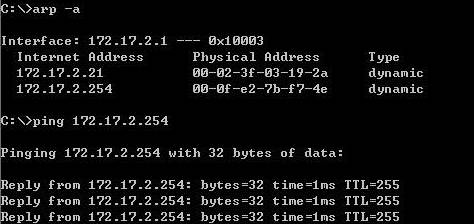

在PC1上打开一个DOS窗口，可以看到172.17.2.254的MAC地址是：000f-e27b-f74e，常PING 172.17.2.254，可以看到是通的。

在PC2上打开网络执法官，做如下配置：

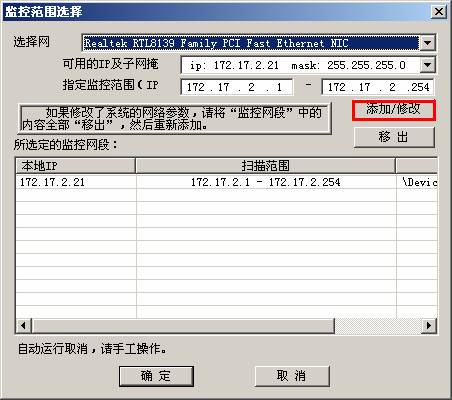

选择当前使用的网卡，并添加监控网段。

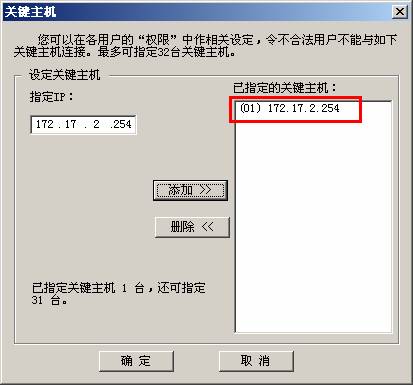

选择“设置”/“关键主机”，将网关的IP增加到关键主机列表中。

此时还需要在PC2同时打开Ethereal抓包工具收集证据，开始抓包。做好准备工作后就可以发动攻击了。

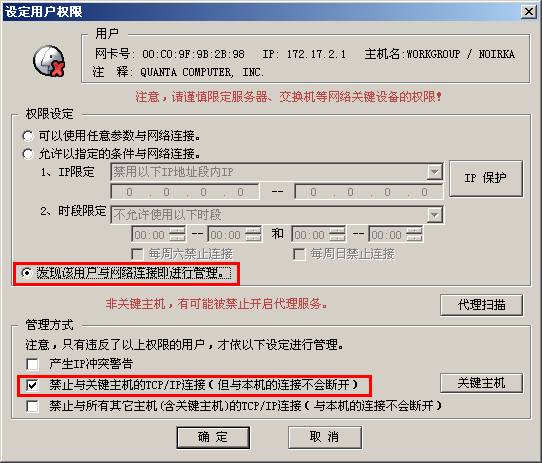

在主页面中右击PC1对应的条目，选择“设定权限”，如上图进行设置。

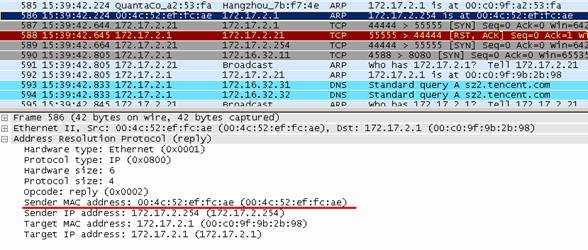

此时切换到Ethereal，查看刚刚抓的包：





可以看到PC2伪造了2个HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP回应包，分别是172.17.2.1->172.17.2.254 /

172.17.2.254->172.17.2.1，源MAC都做了修改。

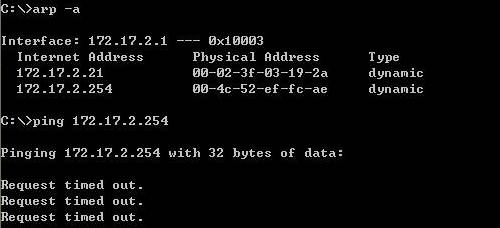

切换到常PING 172.17.2.254的DOS窗口，可以发现已经不通了，网关HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP已被更改。





在3600-EI上查看HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP表，PC1的MAC地址同样被更改：

<S7506E>disp HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP vlan 2

                Type: S-Static    D-Dynamic

IP Address       MAC Address     VLAN ID Interface              Aging Type

172.17.2.1       00c0-9fa2-53fa 2        GE2/0/3                17    D

172.17.2.21      0002-3f03-192a 2        GE2/0/3                20    D



以上可以很明显地看到HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP攻击的表现。

接下来就展现3600-EI如何有效地防范了。在3600-EI上增加如下配置：

vlan 2

HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP detection enable

#

interface Ethernet1/0/4

 port access vlan 2

 ip check source ip-address mac-address

#

interface Ethernet1/0/5

#

interface Ethernet1/0/6

 port access vlan 2

 ip check source ip-address mac-address

#

interface GigabitEthernet1/1/4

 port link-type trunk

 port trunk permit vlan 1 to 3 10

 HTTP://www.cnpaf.net/class/dhcp' target='_blank'>DHCP-snooping trust

 ip source static binding ip-address 172.17.2.254 mac-address 000f-e27b-f74e

#

HTTP://www.cnpaf.net/class/dhcp' target='_blank'>DHCP-snooping

#

此时再按上述步骤依次演示，注意同样要保证测试开始前PC1、PC2与网关互通，可以看到最后PC2发动攻击后PC1还是可以正常PING通网关，查看PC2上Ethereal所抓的包，发现依然还是有伪造包发出，但3600-EI和PC1的HTTP://www.cnpaf.net/class/arp' target='_blank'>ARP表都没有被更改。



三、经验总结：

此案例同样适用于开局时向客户演示我们的功能特点，对于客户网络中已部署了HTTP://www.cnpaf.net/class/dhcp' target='_blank'>DHCP服务器的很容易实施，但在没有部署HTTP://www.cnpaf.net/class/dhcp' target='_blank'>DHCP服务器的环境下，我们同样可以实现，需要在用户接口上增加IP静态绑定表，如上例中需要在连接PC1、PC2的端口上手工配置IP静态绑定表：

interface Ethernet1/0/4

ip source static binding ip-address 172.17.2.21 mac-address 0002-3f03-192a

#

interface Ethernet1/0/6

ip source static binding ip-address 172.17.2.1 mac-address 00c0-9f9b-2b98



四、注意事项：

测试前需要确定待测低端交换机是否支持该特性，且需要升级到相应版本，请与全球技术服务部技术支持中心确认。
